电磁式振动台正弦和随机的概念

今天，我们来详细解释一下电磁式振动台中 ‌正弦振动‌ 和 ‌随机振动‌ 的概念、区别。这两种类型代表了振动试验中两种最主要的激励方式，用于模拟产品在实际环境中可能遇

到的不同类型的振动载荷。

1. 正弦振动 (Sine Vibration)

‌概念：‌

这是一种‌周期性、确定性‌的振动。

振动台的运动遵循一条‌光滑、规则的正弦波曲线‌（Sinusoidal Waveform）。想象钟摆的运动或扬声器播放单一频率的声音时的纸盆运动。

在任何给定时刻，振动台的运动（位移、速度、加速度）都可以用一个精确的数学公式（正弦函数）预测出来。

‌关键参数：‌

‌频率 (f)：‌ 每秒完成完整振动周期的次数 (单位：Hz)。例如，一个频率为 50Hz 的正弦振动，意味着振动台每秒来回运动 50 次。

‌幅度 (Amplitude)：‌ 通常指峰值或峰峰值位移、速度或加速度。最常用的是加速度幅值 (单位：g 或 m/s²)。这个值定义了振动的“强弱”。

‌相位：‌ 描述振动在某一时间点的起始位置（在正弦波周期中的位置），在单点测试中不那么关键，但在多点同振或传递率测试中很重要。

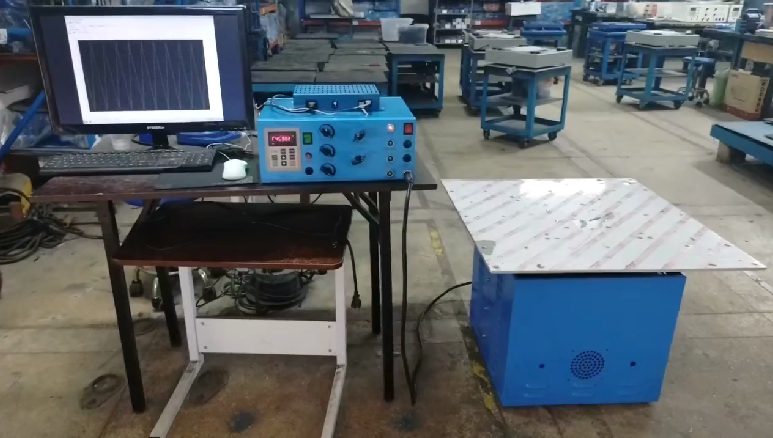

‌在电磁振动台上的实现：‌

控制器生成一个单一频率（或随时间变化的频率）的正弦波信号。

这个信号经过功率放大器放大，驱动振动台的动圈线圈。

动圈在恒定的电磁式振动台强磁场中，根据电磁感应定律产生交变的洛伦兹力，推动动圈及其安装的平台（扩展台面）严格按照输入的正弦波形运动。

‌特点与用途：‌

‌简单直观：‌ 容易理解、设置和测量。

‌扫频测试：‌ 频率可以随时间线性或对数地变化（扫频）。这是正弦振动最重要的应用之一。

‌共振搜寻：‌ 通过扫频并监测样品的响应（通常用加速度计），可以精确找出样品的‌固有频率（共振点）‌。在共振点，即使输入振动幅度很小，样品内部的响应也可能被放大

很多倍（共振放大效应）。

‌结构特性研究：‌ 用于测量样品的传递率、机械阻抗、阻尼比等动态特性。

‌耐久性测试：‌ 在已知的共振频率点上施加固定频率、固定幅度的振动，测试产品在共振状态下的疲劳寿命。

‌筛选测试：‌ 快速暴露制造缺陷（通常在固有频率点进行）。

‌低频大位移测试：‌ 相对容易实现较大的位移行程（相对于随机振动）。

‌形象比喻：‌ 像坐在一艘在平静但规则的海浪中行驶的船上，船有规律地上下起伏。

2. 随机振动 (Random Vibration)

‌概念：‌

这是一种‌非周期性、非确定性‌的振动。

振动台的运动在‌任何时刻都是不可预测的‌，没有重复的模式。其瞬时值服从一定的统计规律（通常是高斯分布 / 正态分布）。

它包含了‌在给定频率范围内同时存在的所有频率分量‌，并且这些分量的大小（幅值）和相位也在随机变化。

‌关键描述工具：功率谱密度 (Power Spectral Density - PSD)‌

由于随机振动没有单一的频率和幅度，需要用统计方法来描述。

‌PSD 图‌是描述随机振动能量在‌频率域‌上如何分布的核心工具。

它表示信号在单位频率带宽（通常是 1Hz）上的‌均方值（加速度的均方值 g²）‌。单位通常是 ‌g²/Hz‌。

‌横轴是频率 (Hz)‌，‌纵轴是 PSD 值 (g²/Hz)‌。

‌总均方根加速度 (Grms)：‌ 是整个频率范围内 PSD 曲线下方的面积的平方根。它代表了随机振动的‌总体强度‌（单位：g）。Grms² = ∫ PSD(f) df (在整个频率范围内积分)。

‌在电磁振动台上的实现：‌

控制器根据用户设定的目标 PSD 谱型，生成一个具有相应频率含量和统计特性的随机时域信号（数字信号处理实现）。

这个时域信号同样经过功率放大器放大，驱动动圈。

动圈试图精确地复现这个随机时域信号，使其运动加速度的 PSD 符合设定的目标谱。

‌特点与用途：‌

‌模拟真实环境：‌ 这是随机振动最主要的优势。现实中许多振动环境（如公路卡车运输、喷气发动机噪声和气动湍流引起的飞机机身振动、火箭发动机噪声、海浪冲击、复杂

机械的总体振动）本质上是随机的，包含大量同时存在且随机变化的频率分量。

‌宽带激励：‌ 一次性激发产品在宽频率范围内的所有响应模态（固有频率）。

‌疲劳与强度验证：‌ 更真实地模拟产品在实际随机振动环境中承受的疲劳损伤和结构强度考验。

‌更严苛的筛选：‌ 相比正弦扫频，随机振动能更有效地暴露各种潜在缺陷（如虚焊、结构松动、元器件缺陷），因为它同时激发所有频率。

‌统计特性：‌ 关注的是振动的统计特性（Grms, PSD），而不是瞬态值。

‌形象比喻：‌ 像坐在一辆在崎岖不平、布满随机碎石和坑洼的土路上行驶的卡车上，车辆经历着来自各个方向、频率和强度都不断变化的无序颠簸。
