Thermal Shock Test 热冲击试验：芯片电子研发中冷热循环冲击试验的必要性分析

         随着半导体技术向微型化、高精度、高可靠性方向快速迭代，芯片广泛应用于消费电子、工业控制、汽车电子、航空航天等关键领域。复杂多变的服役环境，会让芯片长期面临高低温交替、极速温变的工况考验，极易引发封装开裂、焊点疲劳、电性能漂移等隐患。在芯片电子研发流程中，冷热循环冲击试验是可靠性验证的核心环节，依托勤卓高低温冷热冲击试验箱完成标准化测试，可精准模拟极端温变工况，提前排查产品潜在缺陷，是保障芯片品质、优化研发工艺、契合行业认证标准的关键手段。

          芯片失效的核心诱因多为温度应力引发的结构疲劳。芯片由晶圆、封装胶体、焊球、基板等多种材质构成，不同材料的热膨胀系数存在固有差异。设备启停、环境昼夜温差、户外极端气候切换等场景下，芯片会持续经历升温、保温、降温的循环过程，各结构层产生差异化伸缩形变，长期累积后会形成不可逆的机械应力。轻则导致芯片参数偏移、工作稳定性下降，重则出现BGA焊点脱落、封装分层、芯片断路等致命故障。常规常温测试无法暴露这类隐性缺陷，而冷热循环冲击试验通过加速温变应力，能够快速复现芯片全生命周期的疲劳失效问题，为研发优化提供数据支撑。

          冷热循环冲击试验是芯片研发迭代与品质管控的刚需环节，具备不可替代的工程价值。在新品研发阶段，该试验可辅助技术人员验证材料选型、封装工艺、结构设计的合理性，精准定位工艺薄弱点。针对工业级、车规级芯片，需遵循JEDEC JESD22-A104D、AEC-Q100等行业标准完成数百次冷热循环测试，模拟-40℃至85℃甚至更广的温变区间，全面考核芯片的环境适配能力。借助勤卓高低温冷热冲击试验箱的精准控温、快速温变、稳定循环特性，可严格复刻标准测试工况，保障试验数据的准确性与重复性，帮助研发团队及时优化封装材质配比、焊接工艺参数，从源头降低产品故障率。

           从量产与市场应用维度来看，冷热循环冲击试验是规避批量质量风险、提升产品竞争力的关键屏障。未经过严苛冷热冲击验证的芯片，批量投产后续极易在终端使用中出现集中失效问题，不仅增加企业售后成本，还会损害品牌口碑。尤其车载算力芯片、AI边缘芯片、工业控制芯片等核心元器件，对环境适应性与使用寿命要求极高，必须通过标准化冷热冲击测试筛选不良品、剔除隐患批次。同时，完整的冷热冲击试验数据，也是芯片产品完成资质认证、进入高端市场的重要依据，是企业合规生产、拓宽应用场景的基础保障。

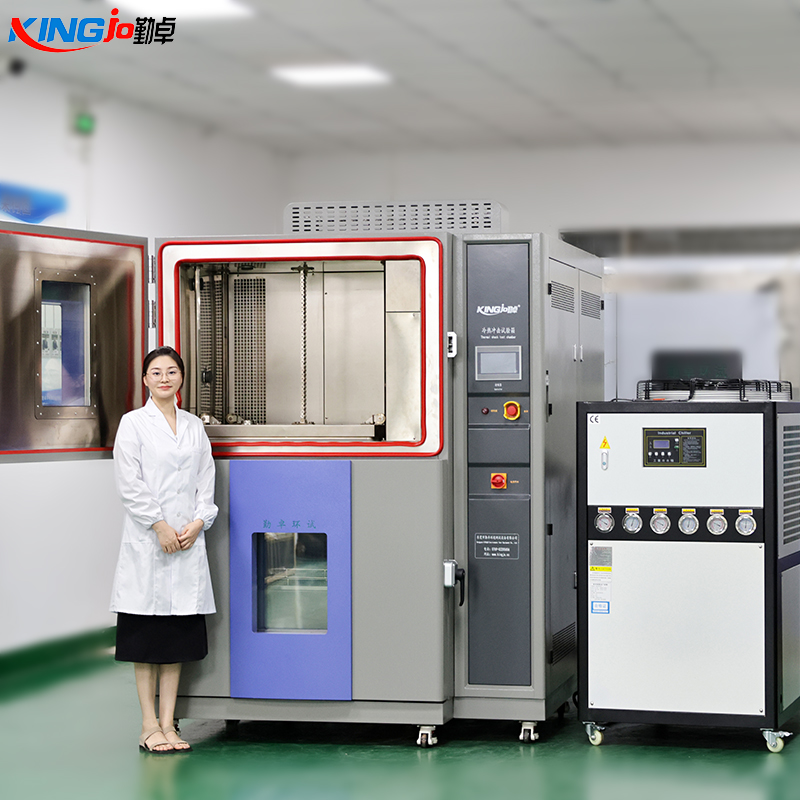

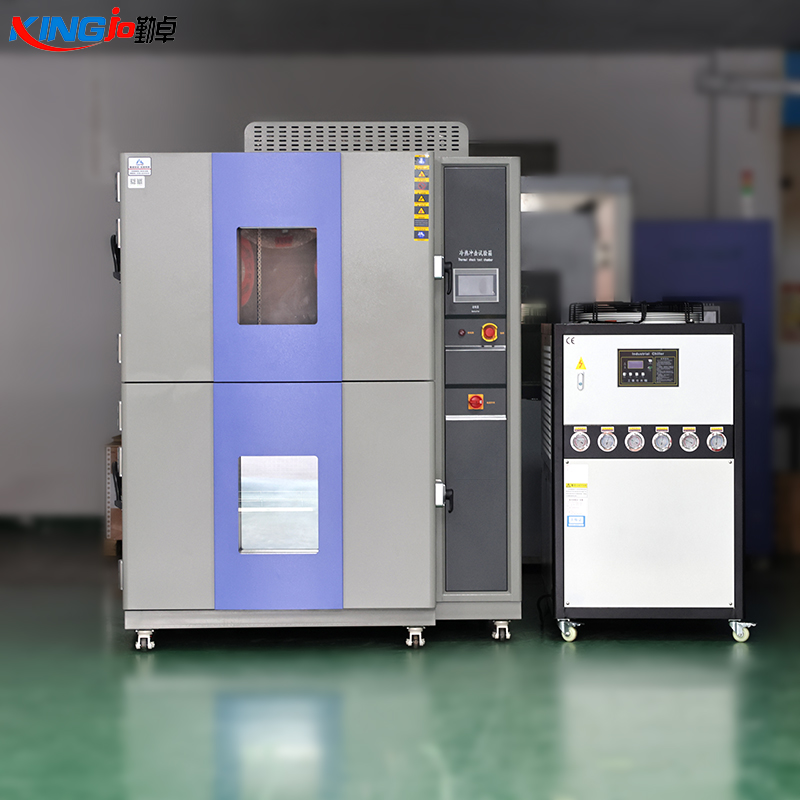

           在行业标准化测试体系中，专用试验设备的稳定性直接决定测试结果的有效性。勤卓高低温冷热冲击试验箱采用分区式温变结构，可实现高温区、低温区快速切换，温变速率、温度均匀性、循环时长均可精准调控，完美适配各类芯片的研发测试需求。设备可满足消费电子、工业、车规、军工等不同等级芯片的冷热冲击试验标准，帮助企业建立标准化的可靠性测试流程，缩短新品研发周期，提升产品整体可靠性。

            综上，冷热循环冲击试验是芯片电子研发可靠性验证的核心工序，既是排查设计与工艺缺陷、优化产品性能的技术手段，也是契合行业标准、保障终端稳定运行、规避量产风险的重要支撑。在半导体产业高质量发展的当下，依托标准化试验设备完成规范化冷热冲击测试，已成为芯片企业提升研发实力、筑牢产品品质、增强市场竞争力的必然选择。
