AI芯片低温测试的核心价值：高低温试验箱的应用优势

          随着人工智能算力技术快速迭代，AI芯片、NPU、智能算力模组广泛应用于自动驾驶、边缘计算、AI终端、云端服务器等核心场景。新一代AI芯片采用先进制程与高密度Chiplet封装结构，集成百亿级晶体管，具备高算力、高功耗特性，对低温环境适应性极为敏感。低温工况下极易出现算力波动、启动异常、参数漂移、封装结构损伤等隐性问题。因此，低温可靠性测试是AI芯片研发定型、工艺优化、量产筛选的关键工序，依托高低温试验箱开展标准化低温模拟测试，能够全方位验证芯片低温工况稳定性，从源头保障AI硬件长期可靠运行。

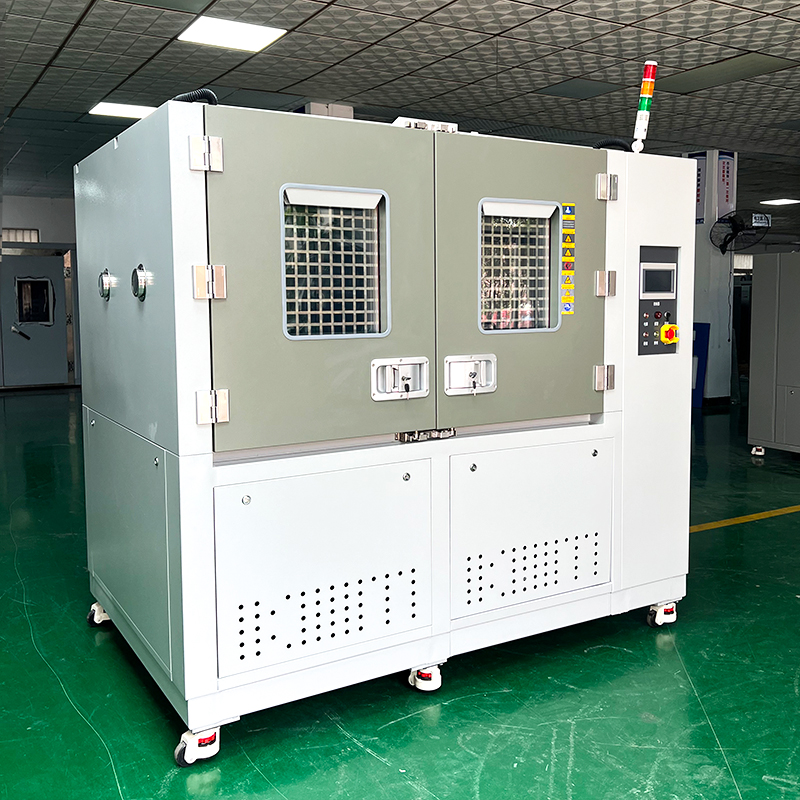

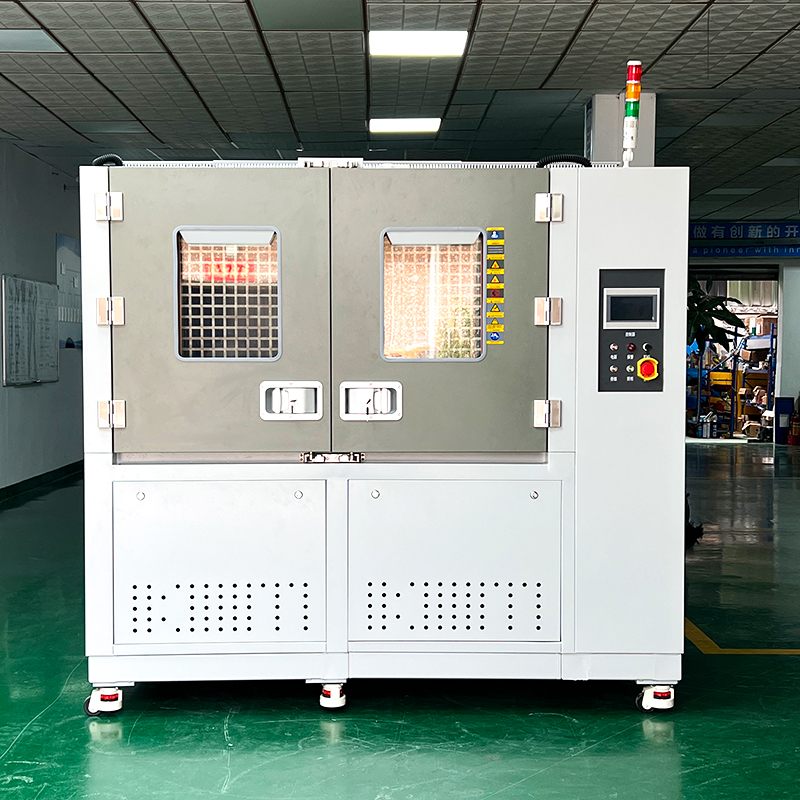

         低温测试可有效排查AI芯片电气性能隐患，杜绝低温算力异常故障。不同于传统普通芯片，AI芯片需持续进行大规模矩阵运算，电路密集、运算精度要求极高。在低温环境下，芯片内部晶体管导通特性、电阻电容参数会发生细微变化，极易引发运算偏差、算力降频、数据读写错误、低温无法冷启动等问题。这类故障仅在极低温工况下触发，常温检测无法排查。通过高低温试验箱可精准模拟-40℃、-55℃等极寒工况，复刻户外设备、高寒地区算力终端、车载AI模组的真实运行环境，全程监测芯片满载运算、信号传输、数据存储状态，精准捕捉低温下的电气性能缺陷，为研发人员优化芯片电路设计、参数校准方案提供数据支撑。

         低温应力测试可验证AI芯片封装结构稳定性，规避温差引发的结构失效。AI芯片采用晶圆、中介层、封装基板、塑封胶体等多种复合材质，不同材料低温收缩系数存在差异，长期低温静置、温差交变易产生细微应力累积，引发BGA焊点微裂、封装分层、键合线受力偏移等隐性损伤。这类缺陷初期无明显表现，长期使用后会逐步出现芯片脱焊、功能失效、整机宕机等严重问题。利用高低温试验箱可开展长时间低温存储、低温满载运行测试，加速激发材质适配性短板，帮助企业优化封装胶材选型、焊接工艺与结构贴合方案，提升芯片整体抗低温应力能力。

         常态化低温测试，可优化AI芯片低温适配算法，提升全场景适配能力。当前多数AI终端设备需适配全域气候环境，既要耐受高温高负载运算，也要保障极寒环境稳定工作。未经低温优化的AI芯片，在低温场景下容易出现帧率下降、识别精度降低、算力不稳定等体验问题。高低温试验箱支持精准控温、恒温耐久、阶梯式低温交变等多种测试模式，可模拟不同梯度低温工况，测试人员可根据低温下芯片的性能表现，迭代优化温控调度、算力分配、电源管理算法，解决低温功耗失衡、性能受限等问题，让AI芯片可适配车载、户外边缘设备、极地算力设备等复杂低温应用场景。

          低温测试数据可满足行业合规认证与市场准入要求。目前JEDEC、AEC-Q、GB/T2423等国内外半导体可靠性标准，均对高端AI芯片的低温耐受性能、低温工作稳定性有明确检测要求。高低温试验箱测试参数精准、工况贴合行业规范，可自动留存全程温度曲线、芯片运行数据、试验时长等信息，生成完整可追溯的检测报告，可直接用于新品研发验收、第三方资质认证、高端客户审厂准入，助力AI芯片企业完善质控体系，提升产品市场竞争力。

           综上所述，低温测试是AI芯片可靠性研发中不可替代的核心环节，直接决定芯片的环境适配能力与算力稳定性。高低温试验箱凭借精准的低温工况模拟、稳定的参数控制、全标准适配的优势，成为AI芯片研发量产的核心检测设备。企业规范开展低温可靠性测试，能够有效规避芯片低温失效风险，优化产品工艺与算法适配，全方位提升高端AI芯片的品质与服役稳定性。
