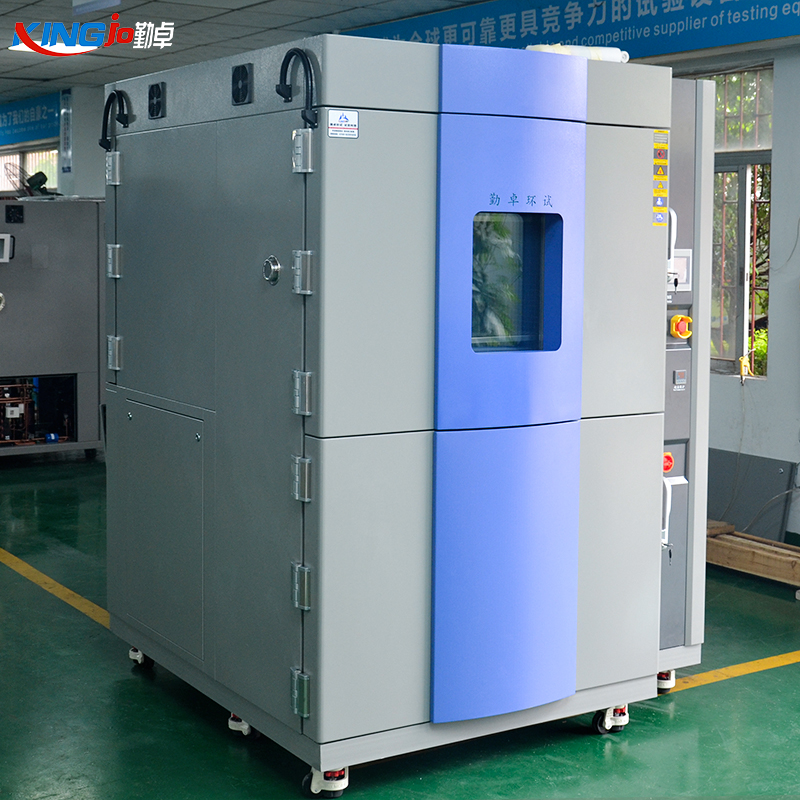

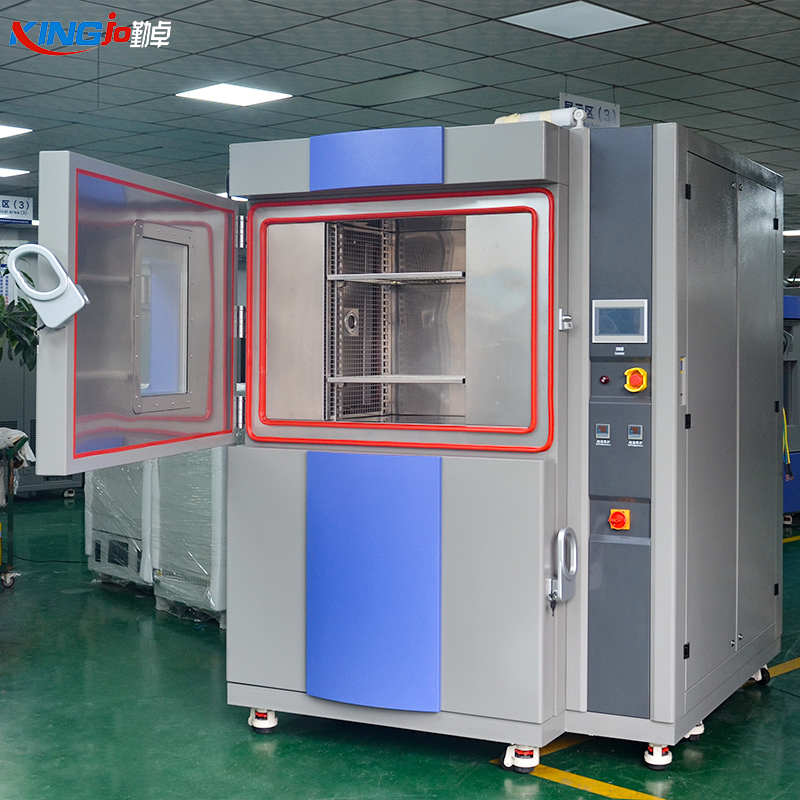

芯片冷热冲击应力筛选测试必要性：非标芯片冷热冲击试验箱应用解析

        随着车规级、工业级、高算力AI芯片规模化量产，芯片封装工艺愈发精密，BGA锡球、超薄基板、多层线路板、微型电容电阻等结构对温度应力极为敏感。芯片从生产仓储、SMT贴片焊接、整机装配，到车载、工控、户外终端实际运行，会频繁遭遇极速温差变化，短时间内高低温剧烈切换产生的热胀冷缩应力，极易放大芯片内部隐性瑕疵。常规高低温循环测试温差变化速率平缓，无法快速激发出芯片微小缺陷，因此冷热冲击应力筛选成为芯片出厂前必不可少的可靠性工序。针对不同封装尺寸、托盘装载、整板贴片、裸晶测试等差异化测试需求，标准试验设备无法适配，非标芯片冷热冲击试验箱可根据芯片测试规格、载具尺寸、冲击温变速率进行定制化设计，是半导体行业芯片应力筛选的专用检测设备。

          极速温差冲击释放内部残余应力，提前甄别芯片早期失效隐患。芯片生产制造全过程会残留不可见的工艺残余应力，包括晶圆切割应力、封装胶体固化应力、SMT贴片焊接应力、基板贴合应力。常规温变测试应力释放缓慢，这类细微缺陷无法被激发，而冷热冲击测试可实现高温区与低温区快速切换，数秒内完成极大温差交变，利用热胀冷缩系数差异，快速放大芯片内部薄弱点。测试过程中，存在瑕疵的芯片会暴露BGA锡球开裂、封装胶体微裂纹、基板分层、内部线路断路、引脚虚焊等隐性问题；同时可筛除绝缘层破损、芯片内部空腔等制程缺陷。这类早期失效芯片若流入下游整机厂商，会造成整机批量宕机、信号异常、整机报废等重大损失，依托非标芯片冷热冲击试验箱开展应力筛选，可在芯片出厂前彻底剔除不良品，守住芯片出厂品质底线。

          贴合芯片实际极端温差工况，匹配车规与工规严苛检测要求。民用芯片温差耐受要求较低，但车载主控芯片、工业控制芯片、储能管理芯片需要承受-40℃~125℃的极端极速温差：冬季车载夜间低温与日间机舱高温快速切换、工控设备启停瞬间温度骤变、户外设备昼夜极速温差，都会对芯片产生极强温度冲击。普通高低温试验箱升降温速率慢，无法还原瞬时温差冲击工况，测试数据参考价值极低。非标芯片冷热冲击试验箱可自定义冷热切换时间、极限温区温度、冲击循环次数，支持两箱式、三箱式结构定制，完全复刻芯片真实服役中的极速冷热交变应力，精准契合AEC-Q100车规芯片、JEDEC半导体冷热冲击测试标准。

          适配芯片多元化测试载具，解决标准化设备测试适配难题。半导体芯片测试形态十分多元，包含裸芯片、单颗封装芯片、托盘载具芯片、PCB整板贴片芯片、卷带封装芯片等不同规格，且芯片洁净度要求极高，普通标准冷热冲击试验箱无法匹配专用载具、洁净腔体以及自动化进出料需求。非标芯片冷热冲击试验箱可按需定制洁净内腔、芯片专用托盘卡槽、自动进出料机构、防静电防护结构，杜绝测试过程中静电损伤芯片，无需更改芯片原有测试载具，直接实现批量一体化应力筛选，兼顾测试效率与芯片测试安全性。

          优化芯片封装与贴片工艺，持续迭代芯片生产质控体系。研发与质控人员可通过非标芯片冷热冲击试验箱开展对照试验，对比不同封装胶水、焊接工艺、基板材质、贴片温度曲线下芯片耐冷热冲击性能。统计冲击后的芯片电性参数、外观微观裂纹、导通率数据，反向优化芯片封装制程、SMT回流焊工艺、基板选材方案，从生产源头提升芯片抗温度应力能力，减少芯片后期使用过程中的早期故障率。

           综上，冷热冲击应力筛选是芯片剔除早期失效品、验证极端温度耐受能力的核心测试项目，是车规、工规芯片准入供应链的硬性门槛。针对半导体芯片高精度、多规格、防静电、批量测试的专属需求，非标芯片冷热冲击试验箱弥补了标准设备的适配短板，全面满足芯片研发验证与量产筛选双重需求。在芯片可靠性标准持续升级的行业背景下，完善冷热冲击应力筛选流程，是半导体企业提升芯片良品率、规避供应链赔付风险、提升市场核心竞争力的关键举措。
