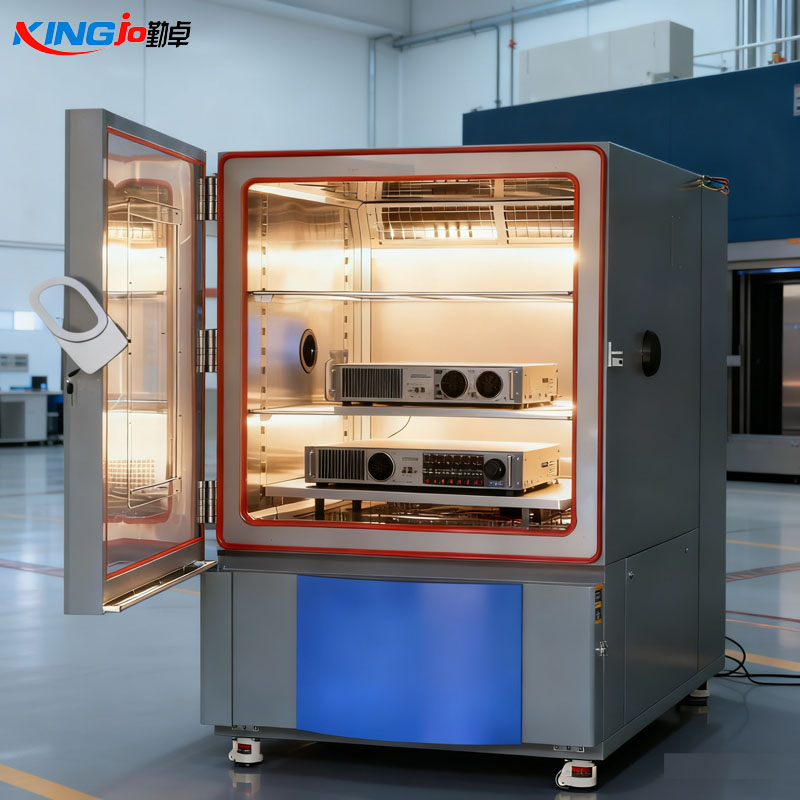

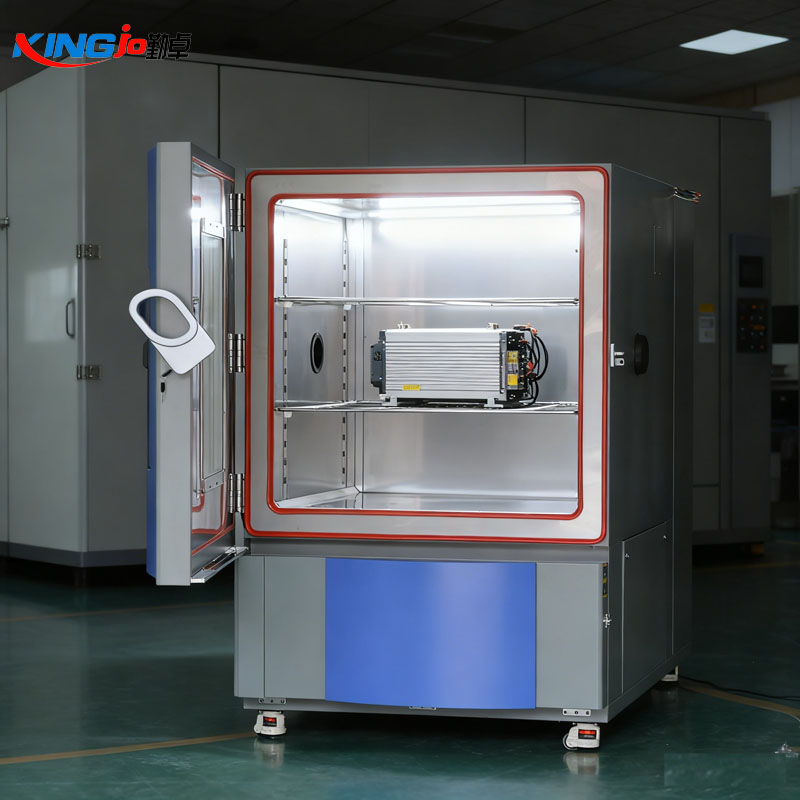

可程式恒温恒湿试验箱测试半导体好处

在半导体产业竞争白热化的今天，产品可靠性已成为决定企业生死存亡的核心指标。从消费电子到航空航天，从新能源汽车到5G通信，半导体器件在各种温湿度环境下的

稳定性直接关系到产品的性能与寿命。可程式恒温恒湿试验箱凭借其精准的环境模拟能力，成为半导体行业验证产品可靠性的关键设备，其价值贯穿于研发、生产、质检全

生命周期。

一、精准复现环境，加速失效机理暴露

半导体器件的失效模式中，热激活机制占比超过60%。电子迁移、热载流子注入、金属互连断裂等典型失效模式，均与温度密切相关。可程式恒温恒湿试验箱通过智能PID

控温系统与专用半导体致冷器，实现±0.5℃的温度波动控制，配合20%-98%RH的湿度调节范围，可精准复现高温高湿、低温低湿、温度交变等复杂环境。

以某功率半导体企业为例，其IGBT模块在试验箱中经历-40℃至150℃的1000次循环测试后，成功暴露出键合线与芯片焊层间的微裂纹缺陷。这种在常规测试中难以发现的

早期失效，通过加速老化试验被提前识别，使产品失效率从3.2%降至0.15%，直接为企业节省质量成本超千万元。

二、可程式恒温恒湿试验箱多维度应力组合，构建可靠性验证矩阵

半导体器件的实际工作场景往往伴随多重应力叠加。试验箱突破传统单一应力测试局限，支持温度、湿度、电压、机械振动等多参数协同加载。某汽车电子企业通过

“双85+偏压”（85℃/85%RH/额定电压）测试，发现其车载MCU在高温高湿环境下存在栅氧层击穿风险，经工艺改进后产品通过AEC-Q100 Grade 1认证，成功打入新

能源汽车供应链。

在航空航天领域，某卫星用抗辐射加固芯片需经历“热真空+温度循环”复合测试。试验箱通过模拟太空环境（真空度≤10⁻³Pa，温度范围-55℃至+125℃），验证了

芯片在热胀冷缩与真空放气作用下的封装可靠性，确保其满足GJB 548B军用标准。

三、数据驱动迭代，缩短研发周期

可程式试验箱配备的智能数据采集系统，可实时记录温湿度曲线、电气参数变化等关键数据。某AI芯片企业在研发过程中，通过分析试验箱生成的百万级数据点，发现其H

BM存储器在温度交变时存在时序漂移问题。基于数据模型，研发团队优化了散热设计与信号补偿算法，使产品上市时间提前6个月，抢占市场先机。

在失效分析环节，试验箱的“黑匣子”功能可回溯测试全程环境参数，结合SEM扫描电镜等设备，精准定位失效根源。某光模块厂商通过该技术，将产品平均无故障时间

（MTBF）从5万小时提升至20万小时，客户投诉率下降78%。

四、全产业链覆盖，构建质量护城河

从晶圆制造到封装测试，从消费电子到工业控制，可程式恒温恒湿试验箱已渗透至半导体产业链各环节：

晶圆级测试：模拟FAB厂洁净室温湿度波动，验证光刻胶稳定性；

封装阶段：检测塑封料吸湿性，预防爆米花效应；

系统级验证：通过HALT（高加速寿命试验）挖掘设计裕度，提升产品鲁棒性。

某全球TOP3封装测试厂引入试验箱后，其QFN封装产品的分层率从1.2%降至0.3%，年节约返工成本超2000万元。同时，通过符合IEC 60749标准的测试报告，该企业成

功进入苹果供应链，品牌溢价能力显著提升。

五、未来趋势：智能化与场景化深度融合

随着AIoT与工业4.0发展，可程式试验箱正向智能化、场景化方向演进。某头部设备商推出的“数字孪生试验系统”，可实时映射物理试验过程，通过机器学习预测失效模

式，使测试效率提升40%。在车规级芯片领域，试验箱与HIL（硬件在环）系统联动，构建“环境-电气-机械”三维验证平台，满足ISO 26262功能安全标准。
