汽车总架测试高低温湿热老化房

结构特征

保温围护结构

外壁材料：优质彩钢板

内壁材料：304不锈钢板

地板材质:  防滑铝板

箱体保温材料：硬质聚氨酯泡沫+岩棉（100mm厚度）（阻燃等级B1级）

空气调节通道A

采多翼离心式循坏风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流。

 FLOW THROW送风方式；水平扩散垂直热交换弧形循环。

 可调式侧吹出风口及护纲回风口。

试验箱标准配置

观察窗：透明电热膜中空钢化玻璃1套（位于门上）

室内照明灯1套

上位机通讯软件光盘、通讯线缆1条

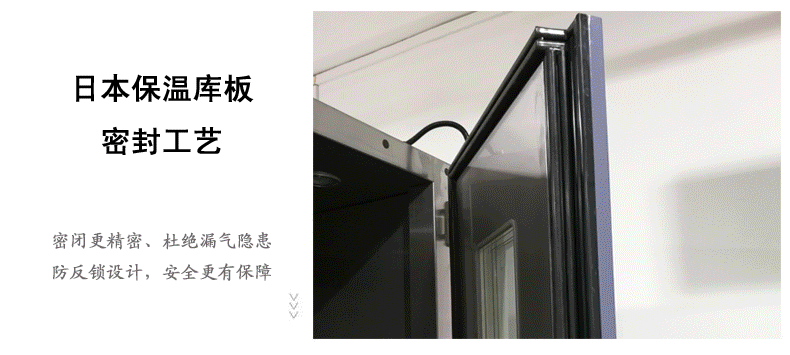

门 双开铰链门，配观察窗、照明灯、窗框/门框防凝露电热装置

控制面板 控制器显示屏、RS232电脑通讯接口、电源开关及状态指示灯

机械室 制冷机组、接水盘、排水孔、冷凝器机组

配电控制柜 IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、空气开关

加热器 1.镍铬合金电热丝式加热器

加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

加热器功率：PID自动控制输出量

电源线及排水孔 位于箱体背面

工艺细节：

●在系统设计中充分考虑到了对压缩机的保护措施,如压缩机吸排气压力自动

保护功能,以延长压缩机的使用寿命.

●制冷系统管道采用优质无氧铜管,充氮保护焊接,避免传统焊接方式在铜管内

壁产生氧化物对制冷系统及压缩机的损害.

●压缩机的吸/排气压力采用压力表直接显示.

●为防止压缩机上化霜后的水任意流淌,压缩机下部装有不锈钢接水盘,收集后

从箱体后下方集中排放.

●在制冷系统设计中充分考虑了机组运行时的减振措施,避免因运行振动和温

度变化引起的制冷管路变形和泄漏,提高制冷系统的可靠性：

●压缩机底部安装减振弹簧和胶垫,减少压缩机振动向机组架传递.

●压缩机吸排气管道使用日本住友品牌的金属避震软管,减小振动通过制冷管路传递.

●直径 10mm 以下的压缩机工艺管路采用减震弯和远端固定避免发生共振
